Кто же такие эти загадочные "автоматчики" и почему им постоянно нужны какие-то задания для проектирования объектов в г. Москва?
Ниже описываются необходимые задания для разработки раздела "Автоматизация комплексная" (АК) от разработчиков следующих разделов:

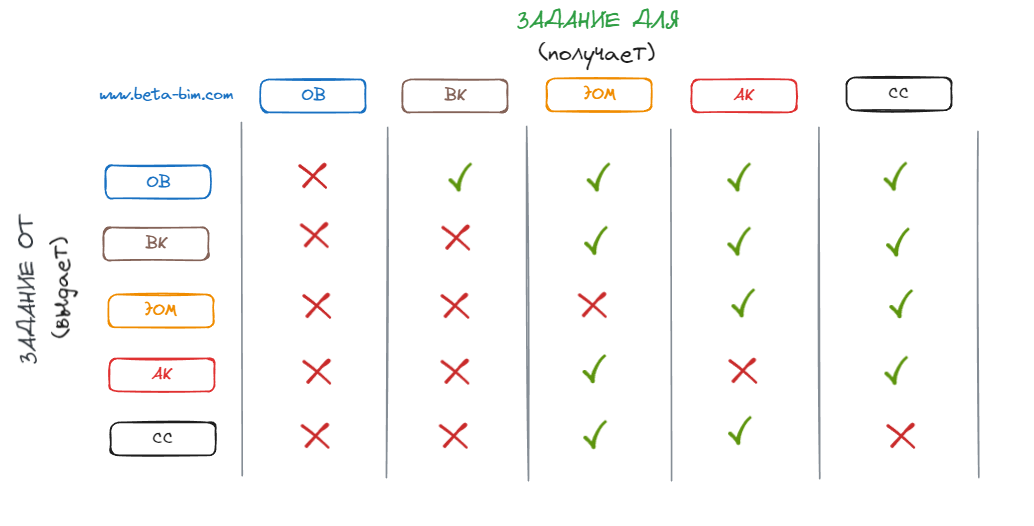

Начнем по порядку ☺
- "Отопление, вентиляция и кондиционирование" (ОВ)
- "Водоснабжение и канализация" (ВК)
- "Внутреннее электроснабжение и освещение" (ЭОМ)
- "Сети связи" (СС)
Начнем по порядку ☺
Задание от ОВ для АК
Для удобства разобьём задание от раздела "Отопление, вентиляция и кондиционирование" (ОВ) на основные типы технологических систем:
Также выделим 3 (три) основных составляющих задания от ОВ в АК:
1) Планы
2) Описание
3) Приложения
Для каждой из технологических систем присутствует свой отдельный состав каждой из составляющих и мы их рассмотрим ниже.
Также выделим 3 (три) основных составляющих задания от ОВ в АК:
1) Планы
2) Описание
3) Приложения
Для каждой из технологических систем присутствует свой отдельный состав каждой из составляющих и мы их рассмотрим ниже.
Инженеры раздела АК ожидают увидеть отдельное задание для каждого типа технологической системы. Например, одно задание для "Общеобменной вентиляции", другое для раздела "Отопление" и т.д.

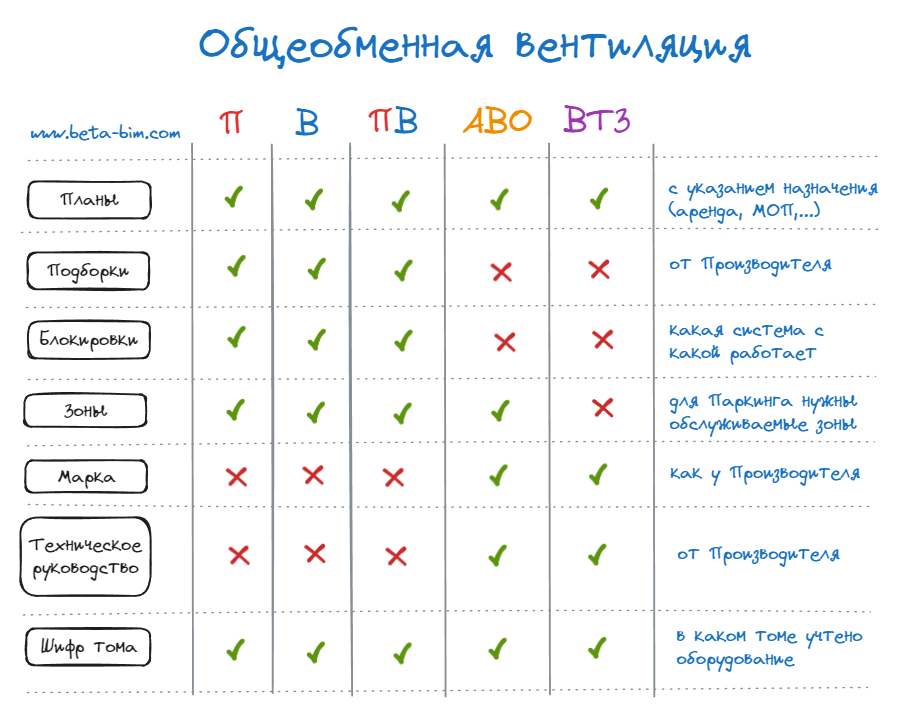

Общеобменная вентиляция
Схематично объем выдаваемой информации выглядит следующим образом:
Примечание:
П - приточная установка
В - вытяжная установка
ПВ - приточно-вытяжная установка
АВО - воздушно-отопительный агрегат
ВТЗ - воздушно-тепловая завеса
П - приточная установка
В - вытяжная установка
ПВ - приточно-вытяжная установка
АВО - воздушно-отопительный агрегат
ВТЗ - воздушно-тепловая завеса
Приточные (П), вытяжные (В) и приточно-вытяжные (ПВ) вентиляционные установки
1) Планы
- место расположения
- наименование по проекту ОВ (например, ПВ1.1А)
- назначение системы (аренда, МОП и т.д.)
2) Описание
- блокировки (какие системы с какими блокируются или совместно запускаются)
- обслуживаемые зоны в Паркинге (необходимо для системы контроля загазованности, удаление загазованного воздуха/подачи свежего воздуха)
- комплект поставки вентиляционной установки в спецификации ОВ (учтена ли комплектная автоматика или нет и т.д.)
- шифр тома (в каком томе ОВ учтено данное оборудование)
3) Приложения
- Подборки (от Производителя), в которых указано:
- место расположения
- наименование по проекту ОВ (например, ПВ1.1А)
- назначение системы (аренда, МОП и т.д.)
2) Описание
- блокировки (какие системы с какими блокируются или совместно запускаются)
- обслуживаемые зоны в Паркинге (необходимо для системы контроля загазованности, удаление загазованного воздуха/подачи свежего воздуха)
- комплект поставки вентиляционной установки в спецификации ОВ (учтена ли комплектная автоматика или нет и т.д.)
- шифр тома (в каком томе ОВ учтено данное оборудование)
3) Приложения
- Подборки (от Производителя), в которых указано:
- состав установки
- мощность двигателя вентилятора
- ток двигателя вентилятора
- напряжение двигателя вентилятора
- тип узла регулирования и его состав
- мощность и напряжение циркуляционного насоса
Воздушно-тепловые завесы (ВТЗ)
1) Планы
- место расположения
- наименование по проекту ОВ (например, ВТЗ-А1-1)
- марка оборудования (как у Производителя)
- назначение системы (аренда, МОП и т.д.)
2) Описание
- комплект поставки ВТЗ в спецификации ОВ (учтена ли комплектная автоматика или нет и т.д.)
- шифр тома (в каком томе ОВ учтено данное оборудование)
3) Приложения
- Руководство по эксплуатации или паспорт на используемое оборудование
- место расположения
- наименование по проекту ОВ (например, ВТЗ-А1-1)
- марка оборудования (как у Производителя)
- назначение системы (аренда, МОП и т.д.)
2) Описание
- комплект поставки ВТЗ в спецификации ОВ (учтена ли комплектная автоматика или нет и т.д.)
- шифр тома (в каком томе ОВ учтено данное оборудование)
3) Приложения
- Руководство по эксплуатации или паспорт на используемое оборудование
Воздушно-отопительные агрегаты (АВО)
1) Планы
- место расположения
- наименование по проекту ОВ (например, 1АВО-3.2)
- марка оборудования (как у Производителя)
2) Описание
- комплект поставки АВО в спецификации ОВ (учтена ли комплектная автоматика или нет и т.д.)
- шифр тома (в каком томе ОВ учтено данное оборудование)
3) Приложения
- Руководство по эксплуатации или паспорт на используемое оборудование
- место расположения
- наименование по проекту ОВ (например, 1АВО-3.2)
- марка оборудования (как у Производителя)
2) Описание
- комплект поставки АВО в спецификации ОВ (учтена ли комплектная автоматика или нет и т.д.)
- шифр тома (в каком томе ОВ учтено данное оборудование)
3) Приложения
- Руководство по эксплуатации или паспорт на используемое оборудование
Краткое описание выдаваемых заданий:
- Расположение общеобменной вентиляции на планах, а так же указать назначение применяемого оборудования (аренда, МОПы, жилье, ДОУ и т.д.) с подборками на применяемое оборудование (в подборках должно быть указано: состав установки, мощность, ток, напряжение, узлы регулирования, циркуляционные насосы). Указать какие системы с какими блокируются или совместно запускаются (если такое имеется). Указать какие системы работают в паркинге в соответствии с обслуживаемыми зонами (для системы контроля загазованности, удаление загазованного воздуха/подача свежего воздуха).
- Расположение воздушного отопления АВО (если есть) на планах, общее количество АВО, их наименование, РЭ/паспорт на используемое оборудование.
- Расположение ВТЗ на плане (их наименование, комплект поставки ВТЗ в спецификации ОВ).
- Указать шифр тома где учтено оборудование ОВ для каждого корпуса/пожарного отсека, стилобата или паркинга, а так же наименование и номер помещения где расположено данное оборудование.
Отопление
- Расположение счетчиков отопления на планах (указать назначение применяемого оборудования: для аренды, для ДОУ, для кондиционирования, квартирные или общедомовые) и наименование счетчиков. Технические характеристики интерфейса счетчиков - в соответствии с ТЗ (предпочтительно: интерфейс RS-485).
- Указать шифр тома где учтено оборудование ОВ для каждого корпуса/пожарного отсека, стилобата или паркинга, а так же наименование и номер помещения где расположено данное оборудование.
Кондиционирование
- Расположение кондиционирования на планах (наружные блоки, внутренние блоки), общее количество, их наименование, РЭ/паспорт на используемое оборудование.
- Технологическую схему холодильного центра и спецификацию оборудования
- Указать шифр тома где учтено оборудование ОВ для каждого корпуса/пожарного отсека, стилобата или паркинга, а так же наименование и номер помещения где расположено данное оборудование.
Если в стадии П или Техническом задании (ТЗ) есть требования о необходимости соответствия документу Положение «Об объединенной диспетчерской службе по автоматизированному контролю и управлению инженерным оборудованием зданий и сооружений в районах города Москвы» утвержденное Первым заместителем Мэра Москвы в Правительстве Москвы П.П. Бирюковым от 17 ноября 2009 года, то в разделе ОВ необходимо дополнительно предусмотреть для раздела АК:
- 4.2.9. Изменение уровня воды в расширительном баке системы центрального отопления за допустимые пределы (верхний и нижний).
- 4.2.11. Работа циркуляционных насосов центрального отопления.
- 4.3.3.3.Поквартирный расход тепла на отопление в домах с поквартирными системами отопления (при наличии приборов учета). Потребление тепла системой отопления в каждом доме (независимо от системы отопления).
- 4.3.3.4. Температура и давление в подающем и обратном трубопроводах системы отопления.
- 4.3.3.5. Суммарный расход тепла и сетевой воды в системах отопления, вентиляции и горячего водоснабжения.
- 4.3.3.15. При размещении в жилых зданиях нежилых помещений измерения по пп.4.3.3.3, 4.3.3.4 должны предусматриваться для каждого отдельного потребителя.
- 4.3.3.10. Расход тепла.
- 4.3.3.11. Количество тепла, выделенное горячей водой.
- 4.3.3.14. Телеизмерения по пунктам 4.3.10-4.3.11 следует предусматривать в узлах ввода в здание.
Граница разделения ОВ и АК
Границу разделения объемов проектирования и поставки ОВ и АК принять следующим образом:
1.Электропривода воздушных заслонок необходимо применить с возвратной пружиной 220В, Открыто/Закрыто. (например, LM230A заменить на LF230-S). Для систем с рециркуляцией применить аналоговые электропривода, управляющий сигнал 0-10В, питание 24В АС/DC. Электропривода учесть в спецификации раздела «ОВ».
2. Исключить из комплектной поставки с установкой частотные преобразователи (MTY или аналоги) и блоки управления (SBUV или аналоги). Данное оборудование учтено в спецификации раздела «АК».
3. Узел регулирования водяного калорифера (3-х ходовой клапан с электроприводом 0-10В, циркуляционный насос) учесть в спецификации раздела «ОВ». Датчик температуры обратной воды и термостат защиты от замораживания учтены в спецификации раздела «АК». Для насосов указать – мощность, напряжение, наличие термоконтакта; для привода – марку, напряжение, управляющий сигнал.
4. Для вентиляторов (приточных и вытяжных) необходимо указать:
6. Воздушно-отопительные агрегаты (АВО) - узлы регулирования (соленоидный клапан с приводом 220В) учесть комплектно в спецификации раздела «ОВ». Пульт управления (шкаф управления) учитывается в спецификации раздела «АК».
1.Электропривода воздушных заслонок необходимо применить с возвратной пружиной 220В, Открыто/Закрыто. (например, LM230A заменить на LF230-S). Для систем с рециркуляцией применить аналоговые электропривода, управляющий сигнал 0-10В, питание 24В АС/DC. Электропривода учесть в спецификации раздела «ОВ».
2. Исключить из комплектной поставки с установкой частотные преобразователи (MTY или аналоги) и блоки управления (SBUV или аналоги). Данное оборудование учтено в спецификации раздела «АК».
3. Узел регулирования водяного калорифера (3-х ходовой клапан с электроприводом 0-10В, циркуляционный насос) учесть в спецификации раздела «ОВ». Датчик температуры обратной воды и термостат защиты от замораживания учтены в спецификации раздела «АК». Для насосов указать – мощность, напряжение, наличие термоконтакта; для привода – марку, напряжение, управляющий сигнал.
4. Для вентиляторов (приточных и вытяжных) необходимо указать:
- наличие и тип встроенного в двигатель термоконтакта
- необходимость регулирования скорости вращения вентилятора – устанавливаем частотный преобразователь (регулятор скорости) или нет. Данное оборудование учитывается в спецификации раздела «АК».
6. Воздушно-отопительные агрегаты (АВО) - узлы регулирования (соленоидный клапан с приводом 220В) учесть комплектно в спецификации раздела «ОВ». Пульт управления (шкаф управления) учитывается в спецификации раздела «АК».
Задание от ВК для АК
- Расположение счетчиков ХВС, ГВС на планах (указать их назначение: для аренды, для ДОУ, для кондиционирования, квартирные или общедомовые) и наименование счетчиов. Технические характеристики интерфейса счетчиков - в соответствии с ТЗ (предпочтительно: интерфейс RS-485).
- Расположение канализационных затворов на планах с указанием их наименования, РЭ/паспорт на используемое оборудование.
- Расположение жироуловителя на плане, их наименование, РЭ/паспорт на используемое оборудование.
- Расположение дренажных насосов на планах с указанием количества насосов в одном приямке, их наименование, РЭ/паспорт на используемое оборудование, комплект поставки оборудования с дренажными насосами в спецификации ВК.
- Расположение насосной станции на плане, ее наименование, информацию на комплектный шкаф автоматики для насосной станции, РЭ/паспорт на используемое оборудование, комплект поставки оборудования в спецификации ВК.
- Расположение ЦТП/ИТП на плане, информацию на комплектный шкаф автоматики для ИТП/ЦТП и его наименование в соответствии с разделом ВК, РЭ/паспорт на используемое оборудование, комплект поставки оборудования ЦТП/ИТП в спецификации ВК.
Указать шифр тома где учтено оборудование ВК для каждого корпуса/пожарного отсека, стилобата или паркинга, а так же наименование и номер помещения где расположено данное оборудование.
Если в стадии П (или ТЗ) есть требования о необходимости соответствия документу Положение «Об объединенной диспетчерской службе по автоматизированному контролю и управлению инженерным оборудованием зданий и сооружений в районах города Москвы» утвержденное Первым заместителем Мэра Москвы в Правительстве Москвы П.П. Бирюковым от 17 ноября 2009 года, то в разделе ВК необходимо дополнительно предусмотреть для раздела АК:
- 4.3.3.1. Потребление горячей и холодной воды в каждом доме (возможно использование информации, собираемой ИАСУЭ).
- 4.3.3.2. Поквартирное потребление холодной и горячей воды (при наличии приборов учета).
- 4.3.3.5. Суммарный расход тепла и сетевой воды в системах отопления, вентиляции и горячего водоснабжения.
- 4.3.3.8. Расход горячей воды.
- 4.3.3.9. Расход холодной воды.
- 4.3.3.12. Давление и температура на вводе системы холодного водоснабжения.
- 4.3.3.13. Давление в напорном трубопроводе системы холодного водоснабжения.
- 4.3.3.14. Телеизмерения по пунктам 4.3.12-4.3.13 следует предусматривать в узлах ввода в здание.
Задание от ЭОМ для АК
1. Расположение на планах шкафов/панелей (с указанием их наименования) с счетчиками электроэнергии и наименованием счетчиков электроэнергии с указанием их назначения (для аренды, для ДОУ, для кондиционирования, квартирные или общедомовые).
Технические характеристики интерфейса счетчиков - в соответствии с ТЗ (предпочтительно: интерфейс RS-485 + внутреннее питание интерфейса RS-485 в самом счетчике электроэнергии).
2. Задание на ВРУ/ГРЩ/ВРЩ:
a. ВРУ/ВРЩ:
• Положение вводных автоматов/рубильников (доп. контакты автоматы учесть в ЭОМ)
• Положение секционного автомата/рубильника (доп. контакты автоматы учесть в ЭОМ)
• Положение отходящих автоматов на панель ППУ (доп. контакты автоматы учесть в ЭОМ)
• Сигнал о падении напряжения на каждом вводе с реле контроля напряжения (только там, где присутствует АВР). Реле контроля напряжения (реле контроля фаз и т.д.) учесть в ЭОМ.
b. ГРЩ:
• Положение вводных автоматов (доп. контакты автоматов учесть в ЭОМ)
• Положение секционного автомата/рубильника (доп. контакты автоматы учесть в ЭОМ)
Указать шифр тома где учтены ВРУ/ВРЩ и ГРЩ для каждого корпуса/пожарного отсека, стилобата или паркинга, а так же наименование и номер помещения где расположено данное оборудование.
3. Задание на управление и контроля освещения, расположение на планах шкафов/панелей (с указанием их наименования) отвечающих за включение/выключения освещения:
• контроль аппаратов защиты внутреннего рабочего освещения мест общего пользования (вестибюли, лестницы, коридоры, лифтовые холлы), ландшафтного и фасадного освещения;
• управление внутреннего рабочего освещения мест общего пользования (вестибюли, лестницы, коридоры, лифтовые холлы) ландшафтного и фасадного освещения с помощью контакторов, установленных в шкафах/панелях.
4. Расположение на планах шкафов/панелей (с указанием их наименования) с анализаторами качества электроэнергии (наименование и марку анализатора качества электроэнергии, тех. информация на анализатор качества электроэнергии).
Указать шифр тома где учтены шкафы/панели с оборудованием ЭОМ для каждого корпуса/пожарного отсека, стилобата или паркинга, а так же наименование и номер помещения где расположено данное оборудование.
Технические характеристики интерфейса счетчиков - в соответствии с ТЗ (предпочтительно: интерфейс RS-485 + внутреннее питание интерфейса RS-485 в самом счетчике электроэнергии).
2. Задание на ВРУ/ГРЩ/ВРЩ:
a. ВРУ/ВРЩ:
• Положение вводных автоматов/рубильников (доп. контакты автоматы учесть в ЭОМ)
• Положение секционного автомата/рубильника (доп. контакты автоматы учесть в ЭОМ)
• Положение отходящих автоматов на панель ППУ (доп. контакты автоматы учесть в ЭОМ)
• Сигнал о падении напряжения на каждом вводе с реле контроля напряжения (только там, где присутствует АВР). Реле контроля напряжения (реле контроля фаз и т.д.) учесть в ЭОМ.
b. ГРЩ:
• Положение вводных автоматов (доп. контакты автоматов учесть в ЭОМ)
• Положение секционного автомата/рубильника (доп. контакты автоматы учесть в ЭОМ)
Указать шифр тома где учтены ВРУ/ВРЩ и ГРЩ для каждого корпуса/пожарного отсека, стилобата или паркинга, а так же наименование и номер помещения где расположено данное оборудование.
3. Задание на управление и контроля освещения, расположение на планах шкафов/панелей (с указанием их наименования) отвечающих за включение/выключения освещения:
• контроль аппаратов защиты внутреннего рабочего освещения мест общего пользования (вестибюли, лестницы, коридоры, лифтовые холлы), ландшафтного и фасадного освещения;
• управление внутреннего рабочего освещения мест общего пользования (вестибюли, лестницы, коридоры, лифтовые холлы) ландшафтного и фасадного освещения с помощью контакторов, установленных в шкафах/панелях.
4. Расположение на планах шкафов/панелей (с указанием их наименования) с анализаторами качества электроэнергии (наименование и марку анализатора качества электроэнергии, тех. информация на анализатор качества электроэнергии).
Указать шифр тома где учтены шкафы/панели с оборудованием ЭОМ для каждого корпуса/пожарного отсека, стилобата или паркинга, а так же наименование и номер помещения где расположено данное оборудование.
Если в стадии П (или ТЗ) есть требования о необходимости соответствия документу Положение «Об объединенной диспетчерской службе по автоматизированному контролю и управлению инженерным оборудованием зданий и сооружений в районах города Москвы» утвержденное Первым заместителем Мэра Москвы в Правительстве Москвы П.П. Бирюковым от 17 ноября 2009 года, то в разделе ЭОМ необходимо дополнительно предусмотреть для раздела АК:
- 4.2.7. Наличие напряжения в сетях освещения здания (лестничные клетки, входы в подъезд, световые уличные указатели и домовые знаки, заградительные огни) – добавить реле контроля фаз на каждую линию.
- 4.4.2. Включение рабочего освещения лестничных клеток, входов в подъезд и других общедомовых помещений, а также световых уличных указателей и домовых знаков. Управление аварийным освещением регламентируется требованием Технического задания (не от АК).
- 4.3.3.7. Предельные величины напряжения, тока и частоты питающей сети в жилых домах – реализуется анализатором качества электроэнергии на вводе ВРУ/ГРЩ.
Задание от СС для АК
1. Учесть сигнал «ПОЖАР» и его подключения для каждого шкафа общеобменной вентиляции, указать шифр тома и наименование панели где учтен сигнал «ПОЖАР» для каждого корпуса/пожарного отсека, стилобата или паркинга, а так же наименование и номер помещения где расположено данное оборудование.
2. Учесть подключение шкафов общеобменной вентиляции по сети Ethernet для передачи данных в диспетчерскую на АРМ ИС, указать шифр тома, наименование шкафа где учтено подключение по сети Ethernet для каждого корпуса/пожарного отсека, стилобата или паркинга, а так же наименование и номер помещения где расположено данное оборудование.
2. Учесть подключение шкафов общеобменной вентиляции по сети Ethernet для передачи данных в диспетчерскую на АРМ ИС, указать шифр тома, наименование шкафа где учтено подключение по сети Ethernet для каждого корпуса/пожарного отсека, стилобата или паркинга, а так же наименование и номер помещения где расположено данное оборудование.
Если в стадии П (или ТЗ) есть требования о необходимости соответствия документу Положение «Об объединенной диспетчерской службе по автоматизированному контролю и управлению инженерным оборудованием зданий и сооружений в районах города Москвы» утвержденное Первым заместителем Мэра Москвы в Правительстве Москвы П.П. Бирюковым от 17 ноября 2009 года, то в разделе СС необходимо дополнительно предусмотреть для раздела АК:
пункт 4.2.4. Срабатывание и неисправность системы пожарной сигнализации жилых домов и встроенных помещений, а также помещений ОДС (если она предусмотрена проектом) в объеме, предусмотренном системами дымоудаления и противопожарной автоматики для АРМ ИС, пункт 4.2.10. Срабатывание охранно-защитных дератизационных систем - систем для защиты зданий от проникновения в них грызунов: крыс и мышей (устанавливаются в соответствии с постановлениями Правительства Москвы N 379 от 27.04.99 и N 1065-ПП от 30.12.2003) для АРМ ИС.
Указать на плане наименование оборудования/панели с сигналами:
- «Срабатывание системы пожарной сигнализации»;
- «Неисправность системы пожарной сигнализации»;
- «Срабатывание охранно-защитных дератизационных систем».
